Luftzelt Cube – Aufbauanleitung

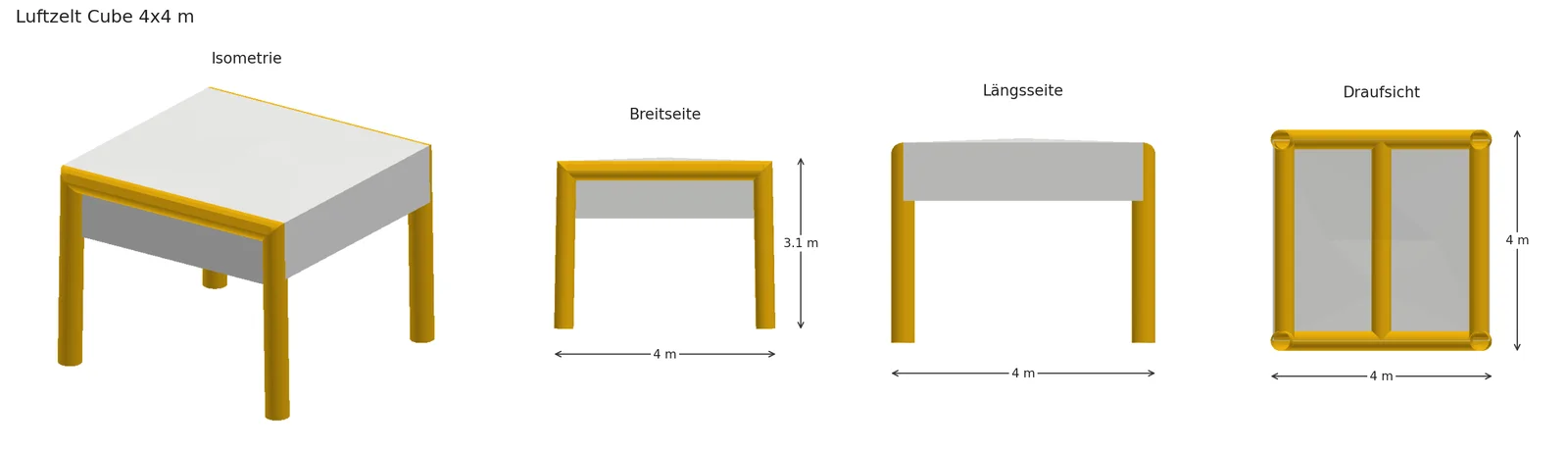

Aufbau der Luftschläuche

• 4 senkrechte Standbeine, oben durch einen umlaufenden Rahmen und zwei Querriegel verbunden

• je Luftkammer ein Aufblasventil und ein Überdruckventil

• Flachdach mit Plane; Seitenwände als Zubehör

Technische Daten

Besonderheiten beim Cube

• Senkrechte Beine werden bei Wind auf Biegung beansprucht – deshalb die niedrigste Windgrenze der offenen Formen. Die Abspannung ist beim Cube Pflichtbestandteil der Standsicherheit: vier Schnüre diagonal von den oberen Ecken.

• Mit Seitenwänden: nur alle vier oder keine.

• Flachdach: Dachplane straff spannen, Regenwasser darf sich nicht sammeln – Wassersack sofort entleeren.

Lieferumfang

Rollentasche mit Pumpen

Luftzelt (Standbeine mit Dachplane) in der Rollentasche, Elektropumpe, Handpumpe, Manometer, Sand-/Wassersäcke, Abspannschnüre, Erdnägel, Reparaturset mit Ersatzventil.

Zubehör je nach Bestellung: Seitenwände, Zeltverbinder, LED-Licht. Nach dem Auspacken Vollständigkeit prüfen.

Aufbau

1. Standort wählen & Auspacken

Bringen Sie das Zelt zum gewünschten Standort. Achten Sie auf flachen, glatten Untergrund ohne spitze Steine, Plastikteile etc. Verwenden Sie eventuell eine Plane als Unterlage.

Tasche öffnen und eingerolltes Zelt herausnehmen.

Prüfen Sie den Wetterbericht: Windgrenze und Ballast Ihres Zelts siehe „Wind, Ballast und Abspannung“. Böen zählen.

2. Ausbreiten

Zelt mit dem Dach nach oben ausbreiten. Die Standbeine sollen sich etwa an der später gewünschten Position befinden.

Achten Sie auf gerade Schläuche ohne Verdrehungen und Knicke.

Eventuell LED-Licht am Dachkreuz befestigen.

3. Ventile vorbereiten

Alle Ventile auf Verschmutzung oder Sand überprüfen und bei Bedarf reinigen.

Überdruckventile (rot) testen – lässt sich die Feder eindrücken? – und wieder fest verschließen. Ein blockiertes Überdruckventil kann zum Platzen des Schlauchs führen; im Zweifel Ventil tauschen (Ersatzventil im Lieferumfang).

Alle Ventile fest an die Gewinde schrauben. Äußeren Deckel öffnen.

4. Aufblasen

Pumpe an das Ventil stecken und Standbeine aufblasen. Das Zelt in der Mitte aktiv anheben, um es in Form zu bringen.

Bei Verdrehungen Luft sofort wieder ablassen, richten und danach wieder befüllen.

Der passende Druck ist erreicht, sobald Luft aus dem Überdruckventil entweicht. Mit dem Manometer kontrollieren: 0,15 bar. Handpumpe nie über das Ansprechen des Überdruckventils hinaus betätigen.

Ventile fest verschließen.

5. Zelt ausrichten

Standbeine an die endgültige Position ziehen, Dachplane gerade zupfen. Erst danach Seitenwände und Verankerung.

6. Seitenwände befestigen (Zubehör)

Zipp auf beiden Seiten von unten nach oben schließen. Mit den Schnüren seitlich sichern. Position der Standbeine entsprechend anpassen.

Alle Seitenwände oder keine. Eine einzelne Seitenwand fängt den Wind wie ein Segel und belastet zwei Beine einseitig. Mit allen Seitenwänden gilt die niedrigere Windgrenze (Tabelle).

Bei Bedarf auf ganzer Länge mit Heringen am Boden verankern.

7. Beschwerung & Abspannung

Standbeine ausrichten, eventuell Plane gerade zupfen.

Beschwerungssäcke an den D-Ringen befestigen. Gewicht je Fuß nach Tabelle „Ballast“ – Säcke vollständig füllen, am Boden aufliegend.

Abspannschnüre an jedem Standbein: von der Traufe diagonal nach außen, etwa 45°, Erdnagel oder Gewicht mindestens 1,5 m vom Fuß. Die Abspannung entlastet die Luftschläuche und ist die wirksamste Sicherung gegen Wind – auch bei Windstille anbringen.

8. VeroTENT verwenden

Wofür auch immer Sie Ihr Luftzelt verwenden, wir wünschen Ihnen nur das Beste.

Druck jeden Morgen, nach starkem Wind und vor angekündigtem Wind prüfen und nachpumpen. Nach einer kühlen Nacht hat das Zelt nur noch etwa die Hälfte des Überdrucks.

Bitte beachten Sie die Sicherheitshinweise.

Abbau

1. Verankerung entfernen

Abspannschnüre, Beschwerungen und Verankerungen vom Zelt trennen.

Vorsicht! Das Zelt ist jetzt sehr windanfällig. Bei Wind zuerst Schritt 3 (Ventile öffnen), dann die Verankerung lösen – niemals ein aufgeblasenes Zelt ohne Sicherung stehen lassen.

2. Seitenwände / Vordach entfernen

Seitliche Schnüre öffnen, Heringe aus dem Boden ziehen. Reißverschlüsse von oben nach unten öffnen.

Plane beiseite legen, bei Wind beschweren. Auf sauberen Untergrund achten.

Zubehör getrennt verpacken.

3. Ventile öffnen

Ventile an jeder Luftkammer öffnen – bei Wind zuerst an den windzugewandten Beinen. Die Luft vollständig entweichen lassen, das dauert wenige Minuten.

Bei rauem oder schmutzigem Untergrund eventuell Plane unterlegen.

4. Zusammenlegen vorbereiten

Das Zelt mit dem Dach nach oben lassen. Vollständig trocknen lassen. Eventuell LED-Lampe entfernen.

Ein Standbein zu den anderen ziehen, sodass sich eine Reihe ergibt.

5. Standbeine ausrichten

Die Standbeine parallel ausrichten und mit nach oben zeigenden Ventilen übereinander legen.

6. Dach ausrichten

Das Dach nach außen ziehen und dann ordentlich über die Säulen klappen.

7. Aufrollen & Einpacken

Vom Dachkreuz her aufrollen, damit die restliche Luft über die Ventile entweichen kann.

In die Tasche packen. Beschwerungssäcke entleeren und mit einpacken.

8. Lagerung & Reinigung

Eventuell an einem luftigen Ort noch einmal auflegen und vollständig trocknen lassen. Trockene Lagerung ist sehr wichtig, um Schimmel zu vermeiden.

Reinigung mit weichem Tuch und bei Bedarf mit mildem Geschirrspülmittel. Nicht in die Waschmaschine geben!

Wind, Ballast und Abspannung

Windgrenze

Ballast je Fuß

Abspannung, Druckkontrolle, Verhalten bei Wind

• Abspannung: Abspannschnur an jedem Standbein immer anbringen – auch bei Windstille. Abspannpunkt an der Traufe, Schnur etwa 45° diagonal nach außen, Erdnagel bzw. Ankerpunkt mindestens 1,5 m vom Fuß. Schnüre straff, nach dem ersten Wind und nach jeder Nacht nachziehen. Auf Asphalt an Ballastgewichten (mindestens 20 kg je Schnur) oder festen Ankerpunkten befestigen.

• Druckkontrolle: Betriebsdruck max. 0,15 bar (Überdruckventil regelt ab). Mindestens 0,12 bar vor jedem Einsatz; vor angekündigtem Wind auf 0,15 bar nachpumpen – die Windgrenzen gelten bei Betriebsdruck. Nach einer kühlen Nacht bleibt etwa die Hälfte des Überdrucks: jeden Morgen prüfen. Nach starkem Wind prüfen und nachpumpen – bei starker Verformung gibt das Überdruckventil Luft ab. Ein Bein, das sich von Hand mehr als etwa 5 cm eindrücken lässt, hat zu wenig Druck.

• Bei aufkommendem Wind: Seitenwände entweder alle abnehmen oder alle geschlossen lassen. Druck prüfen, Abspannung nachziehen. Ist die Windgrenze erreicht oder angekündigt: alle Ventile öffnen, zuerst an den windzugewandten Beinen, die entleerte Hülle sofort beschweren oder einpacken. Niemals versuchen, ein knickendes Bein von Hand zu halten.

• Gewährleistung: Schäden durch Wind über der Windgrenze, durch fehlende Abspannung oder fehlenden Ballast sowie durch Betrieb außerhalb des Betriebsdrucks sind von der Gewährleistung ausgeschlossen.

Reparatur

• Sind wirklich alle Ventile fest verschlossen? Sind alle Ventile sauber? Funktioniert das Überdruckventil? Ventile reinigen und Überdruckventil ausblasen.

• Loch außen und innen kleiner als 1 cm: TPU-Klebeband. Loch größer oder unerklärbarer Druckverlust: Innenschlauch tauschen.

• Loch finden: aufgeblasenen Innenschlauch mit Seifenlauge einsprühen, Luftbläschen zeigen die Stelle.

TPU-Klebeband (Löcher unter 1 cm)

Oberfläche reinigen: Staub, Schmutz und Öl entfernen. Klebeband ausreichend groß zuschneiden, die Fläche um das Loch muss gut abgedeckt sein.

Schutzpapier abziehen, Klebefläche nicht berühren. Blasenfrei aufbringen und mit viel Druck festdrücken.

Einige Minuten warten, bevor der Schlauch wieder befüllt wird. Die endgültige Klebekraft ist erst nach einigen Stunden erreicht.

Innenschlauch tauschen – Vorbereitung

Zelt entleeren, Dachplane entfernen. Zelt so auslegen, dass die beschädigte Säule gut erreichbar ist.

Ersatzschlauch und Seil bereitlegen. Auf die richtige Richtung der Ventile achten.

Entnehmen und Einziehen

Reißverschluss der Säule öffnen, alle Ventile und Klettverschlüsse entfernen. Innenschlauch aus der Säule ziehen.

Um den neuen Innenschlauch ein Seil binden, durch die Abdeckung ziehen und vorsichtig in die Säule einziehen. Der Schlauch muss flach bleiben und darf nicht verdreht werden – zu zweit arbeiten.

Ausrichten und Test

Die beiden Enden flach am Boden auseinanderziehen und gleichzeitig schütteln. Ventile in Position bringen, Klettverschlüsse befestigen, Reißverschlüsse schließen.

Standbein vorsichtig aufpumpen, dabei schütteln und Knicke ausstreichen. Der Innenschlauch muss gerade und stabil sein. Bei Verdrehungen Luft ablassen und neu einfädeln.

Sicherheitshinweise

• Sicherheitshinweise – Wichtig! Bitte sorgfältig lesen. Sie geben Ihnen wichtige Informationen bezüglich Ihrer Sicherheit. Versäumnisse bei der Einhaltung können schwere Verletzungen verursachen und es besteht kein Anspruch auf Gewährleistung. Für spätere Verwendung aufbewahren, bei Weitergabe des Produkts mit aushändigen, allen Nutzern zugänglich machen.

• Bauen Sie das Zelt bei zu erwartenden oder beginnenden schlechten Wetterbedingungen wie Wind über der Windgrenze Ihres Zelts (Tabelle oben), Regen, Schneefall etc. nicht auf bzw. unverzüglich ab. Böen zählen. Bei schneller Wetterverschlechterung öffnen Sie alle Ventile, um die Luft abzulassen. Das entleerte Zelt beschweren, damit es keine Angriffsfläche mehr bietet.

• Bringen Sie keine Hitzequellen wie Feuer, Grills, Heizgeräte oder starke Lampen in die Nähe der Stoffe – Brandgefahr! Beachten Sie die Sicherheitshinweise der Gerätehersteller und informieren Sie sich über den ortsüblichen Brandschutz.

• Vor Verwendung: Zelt auf Druckverluste/Lecks prüfen. Ventile müssen sand- und schmutzfrei sein. Funktion der Überdruckventile vor dem Aufblasen prüfen (Deckel abschrauben, Feder drücken, Deckel wieder fest verschließen). Mindestens einmal jährlich von einer fachkundigen Person auf Dichtheit, Ventilfunktion, Scheuerstellen und Nähte prüfen lassen.

• VeroTENTs sind für eine vorübergehende Verwendung konzipiert. Halten Sie spitze Gegenstände fern und achten Sie auf den Untergrund; bei Bedarf Unterlagsplane verwenden. Zelt tragen oder mit passenden Mitteln transportieren, nicht über den Untergrund schleifen.

• Lassen Sie das Zelt niemals unbeaufsichtigt stehen. Sie tragen die Verantwortung für sichere Verankerung und Befestigung.

• Bauen Sie Ihr Luftzelt immer vollständig auf: alle Standbeine ordentlich aufgeblasen, keine Verdrehungen oder Knicke, alle Ventile sauber und verschlossen, alle Stangen eingebaut, Plane gespannt, passende Verankerung.

• Verbundene Zelte (Zeltverbinder): Jedes Zelt einzeln verankern, ballastieren und abspannen wie ein Einzelzelt. Der Zeltverbinder ist ein Regenschutz, kein tragendes Bauteil. Es gilt die niedrigere Windgrenze der beiden Zelte, höchstens 25 km/h; bei aufkommendem Wind zuerst den Verbinder entfernen.

• Sichern Sie das Zelt immer mit Abspannschnüren und passender Verankerung und Beschwerung nach Tabelle. Achten Sie auf die Stolpergefahr! Mit Seitenwänden gilt die niedrigere Windgrenze – montieren Sie entweder alle Seitenwände oder keine, eine einzelne Seitenwand ist nicht zulässig.

• Hängen Sie keine schweren Gegenstände an oder in das Zelt. Schneeansammlungen entfernen.

• Druck mindestens alle 24 Stunden prüfen – mit dem Manometer, jeden Morgen und vor angekündigtem Wind. Sonneneinstrahlung dehnt die Luft aus, bei Kälte zieht sie sich zusammen; hohe Temperaturschwankungen oder Dauereinsätze können zu Druckverlust über die Überdruckventile führen. Mit sinkendem Druck sinkt die Windfestigkeit des Zelts.

• Zulässig sind Temperaturen von −10 °C bis +40 °C. Planen sind bei Kälte steifer, daher nach Möglichkeit im Warmen falten und entfalten. Bei Minusgraden keine transparenten Planen (Fenster) falten.

• Gewährleistung: Böen über der Windgrenze können zu strukturellen Schäden führen. Solche Schäden sowie Schäden durch fehlende Abspannung, fehlenden Ballast oder Betrieb außerhalb des Betriebsdrucks sind von der Gewährleistung ausgeschlossen.

• Besprühen Sie das Zelt nicht mit Farben, Insektensprays, Raumsprays oder Reinigern und bekleben Sie es nicht mit Klebeband oder Stickern. Das Produkt ist nicht für den Gebrauch im Wasser geeignet und kein Wasserspielzeug.

• Lagerung: Standbeine, Dach, Planen und Zubehör vor dem Zusammenfalten vollständig trocknen lassen. Zusammengefaltet in der Schutzhülle an einem trockenen, durchlüfteten Ort aufbewahren, keine schweren Lasten darauf, nicht im Auto bei hohen Temperaturschwankungen lagern.

• Reinigung & Reparatur: Oberfläche vorsichtig mit warmem Wasser und weicher Bürste reinigen; bei Bedarf mildes Geschirrspülmittel oder unser Zelt- und Gewebereiniger, keine scharfen Reiniger, keine Waschmaschine. Standbeine regelmäßig auf Scheuerstellen prüfen. Arbeiten immer zu zweit, nur Original-Ersatzteile, keine Veränderungen am Zelt.
